实验样品及原理：

对6组煤样进行了高速离心与核磁共振实验通过选择适当测试参数，可观测仅来自孔隙流体的信号，通过测量氢核的横向弛豫时间T2来分析煤岩的孔隙流体特征。在煤储层中，氢核存在与固体骨架与孔隙流体两种环境下。根据核磁共振理论，T2受到自由弛豫、表面弛豫和扩散弛豫三种效应共同影响，当选取均匀磁场且回波时间足够小时，T2可认为只受表面弛豫控制，即：

式中，S为孔隙表面积；V为孔隙体积

实验方法:

所取6组煤样物性参数如表1所示

①　在6组煤样上分别钻取直径2.5cm，高度5cm的柱状煤心；

②　将制备好的柱状煤心置于干燥箱，在110°C温度下烘干至恒重；

③　将煤样真空加压饱和水，用无磁保鲜膜包裹煤样并置于核磁共振仪中,在离心力为0.345 MPa、0.690 MPa、1.035 MPa、1.380 MPa和1.725 MPa、25°C恒温条件下离心1小时；

④　将离心后的煤样置于核磁共振仪测量T2弛豫时间谱图，确定最佳离心力.

实验结论与讨论:

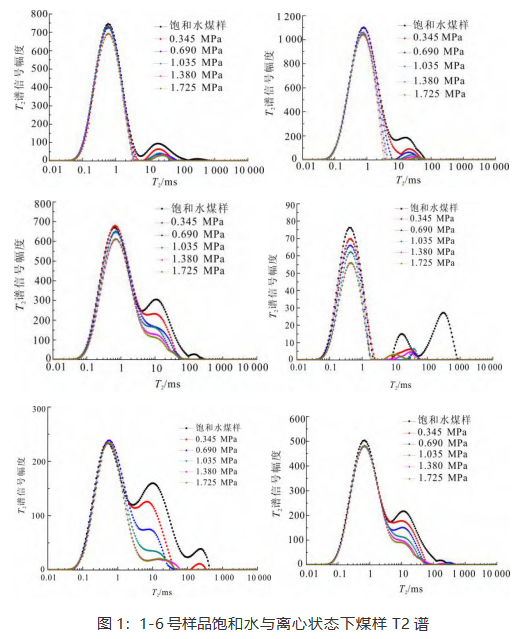

为确定煤样合适的束缚水状态，离心力大小的确定至关重要。6个样品在不同离心力后的含水饱和度结果如下图所示：当离心力从1.380 MPa增大到1.725 MPa时，6块煤样含水饱和度差值为0.7%~1.2%，平均0.93%，故可标定1.380 MPa为淮南低阶煤核磁共振最佳离心力。
